VL-800・VR-6000・VHX-8000——3つの機器が神獣鏡から読み取ったもの

今年3月、一冊の研究書が刊行されました。



「デジタルマイクロスコープで可視化する銅鏡製作技術の学際的研究」（村瀬 陸 著）



古代の銅鏡の製作技術を、デジタルマイクロスコープで迫った学術書です。計測技術が歴史の謎を解くツールになりえる——そのことを正面から示したこの本を知ったとき、私たちには思い当たることがありました。

昨年、私たちも神獣鏡を測定していたのです。

使ったのは3台の機器。VL-800、VR-6000、そしてVHX-8000。同じ「神獣鏡」を前にして、3台はそれぞれまったく異なるものを見ていました。今回は、その話をします。



---



そもそも、なぜ神獣鏡を測ったのか



神獣鏡は、中国の魏晋南北朝時代に作られた青銅鏡の一種で、日本の古墳からも出土する歴史的遺物です。裏面には龍や鳳凰などが描かれた複雑な意匠が刻まれており、職人の技術水準の高さを今に伝えています。

私たちが測定したのは、市販の樹脂製小型レプリカです。本物の出土品ではありませんが、細部の彫刻や表面の凹凸がよく再現されており、各機器の特性を比較するのに適した対象でした。そして正直に言えば、「難しそうな形状」を測るのが、単純に面白かったという理由もあります。



---



VL-800が見たもの——「全体の形」



最初に動かしたのはVL-800です。

測定範囲はφ300mm × H200mm。神獣鏡のレプリカ全体を一度のスキャンで捉えることができます。VL-800が担ったのは、「地図を描くこと」でした。

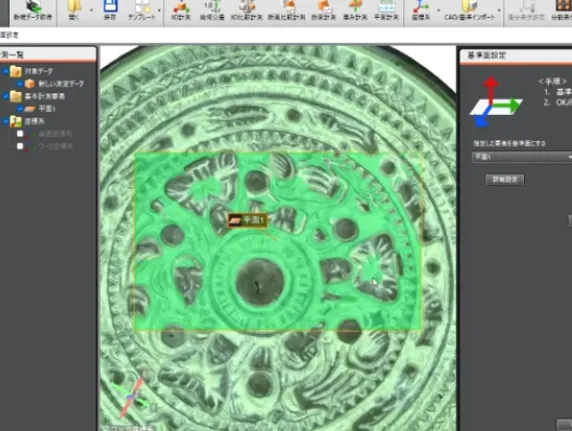

鏡全体の反り、うねり、大まかな起伏を短時間でデータ化し、どこに注目すべき形状があるかを把握する。実際の測定画面では、鏡の高さ分布がカラーマップで可視化され、神獣の彫刻がある部分と平坦な部分が色で分かれて表示されます。

測定の様子はこちらの動画でご覧いただけます。



https://www.youtube.com/watch?v=WkjTkYcVE7Y



製造業に置き換えると、大型樹脂部品の全体的な変形量の把握や、溶接後の歪み確認に近い役割です。「どこを詳しく見るべきか」を決めるための、最初の一手。



---



VR-6000が見たもの——「細部の寸法」



VL-800で全体像を掴んだあと、次にVR-6000を使います。

VR-6000は部分的な精密測定に特化した機器で、高さ測定精度は±2.5μm（Z連結なし）、幅測定精度は±2μm（高倍）。サブミクロンレベルの精度で、微細な形状を数値として記録できます。

VR-6000が担ったのは「細部を数値にすること」でした。



VL-800が「あそこに何かある」と見えていたものを、「幅〇mm・深さ〇μm」という数値に変換する。神獣の彫刻の輪郭、文字の刻印の深さ、表面の段差——これらが定量データになることで、はじめて「どれくらい細かく作られているか」が言葉で伝えられるようになります。

そして、VL-800の全体データの中にVR-6000の精密データを埋め込むことができます。「形状の地図」に「寸法の情報」が加わる。これが2台連携の核心です。

VL-800とVR-6000の連携測定については、以前の記事で詳しく書いています。



→ VL-800とVR-6000の連携による高精度三次元測定



---



VHX-8000が見たもの——「表面の状態」



VHX-8000はデジタルマイクロスコープです。三次元形状を測るというより、「表面で何が起きているか」を観察・記録する機器です。

VL-800・VR-6000が「形」を測るとすれば、VHX-8000は「質感」を見る。

製造現場での典型的な使い方は、傷なのか汚れなのか判断できないクレーム品の原因特定、めっき・コーティング後の表面状態確認、バリや欠けの形状記録といった場面です。高精細な画像として記録し、寸法データと組み合わせることで、「どんな形か」だけでなく「どんな表面状態か」まで一枚の報告書に盛り込むことができます。

村瀬氏の研究書が示したのも、これと同じ発想だと思います。デジタルマイクロスコープで表面を観察し、肉眼では見えなかった製作の痕跡を読み取る。考古学の研究と製造現場の品質管理は、道具の使い方として構造が重なっています。

VHX-8000を使った表面観察については、こちらの記事で書いています。


→ 2000年前の鏡が、現代の計測技術で語り始めた。



---



3台が揃うと、何がわかるか



整理すると、3台はそれぞれこういう役割を持っています。

• VL-800：全体の形を把握する。反り・うねり・大まかな起伏。
• VR-6000：細部を数値にする。μmレベルの寸法と精密な形状データ。
• VHX-8000：表面の状態を観察する。傷・粗さ・微細な凹凸の記録。

3台を組み合わせることで、「どんな形か」「どれくらいの寸法か」「表面はどんな状態か」という3層の情報が揃います。

神獣鏡という特殊な対象で試したことが、製造現場での複合的な測定依頼に直接つながっています。「形状だけでなく、表面状態も同時に確認したい」「全体の歪みと特定箇所の精密寸法を一度で取りたい」——こうしたご要望に、この3台の組み合わせで応えることができます。



---



おわりに



村瀬氏の研究書が刊行されたことで、私たちが以前行った神獣鏡の測定を改めて振り返る機会になりました。

計測技術は、工場の品質管理だけのものではありません。歴史を読み解く道具にもなり、文化財の保存に使われ、学術研究の基盤にもなる。私たちが製造現場で日々使っている技術が、そうした広い文脈の中にあることを、この本は改めて教えてくれました。

測定に関するご相談は、いつでもお気軽にどうぞ。



---
