WM-6000スキャナーハンドルを延長してみた。

WM-6000で”おおもの”を測定するとき
問題となることに”腕の長さ”があります。（私だけかもしれませんが）

そこで”ルフィー”のように腕を思いっきり伸ばしましたが、
もう伸びなさそうなので、スキャナーのハンドルの延長にトライしました。

４ｍの大型設備の形状を測定したいので、
２ｍあれば立ち位置を変えて４ｍを測定できるとして、剛性感十分なアルミ30角×２ｍに取り付けるべく、
まずハンドルの形状をVL-800で測定。

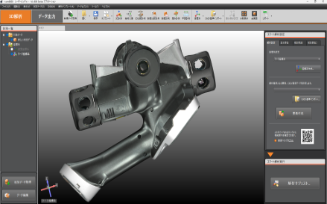

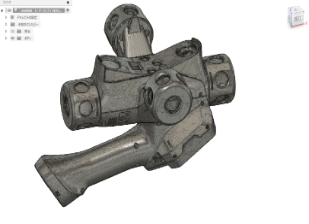

ハンドル形状の測定結果は写真のような仕上がりです。いい感じ。
このデータから点データをCADソフトに送ります。

VL-800やVR-6000のデータは大きすぎるのでかなり点データを間引いて加工を始めます。
スキャナーのハンドル部分のみ切り出して、

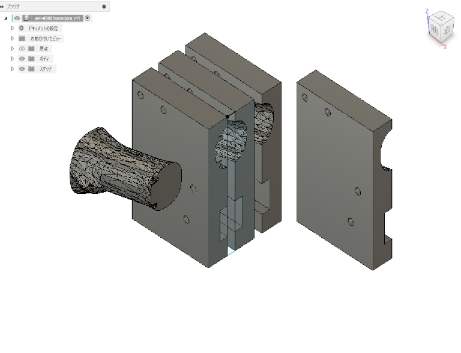

必要な部分のみ切り出してプリント用のデータを作ります。

3Dプリンターで出力していきます。
おもちゃ3Dプリンターで出力していきます。

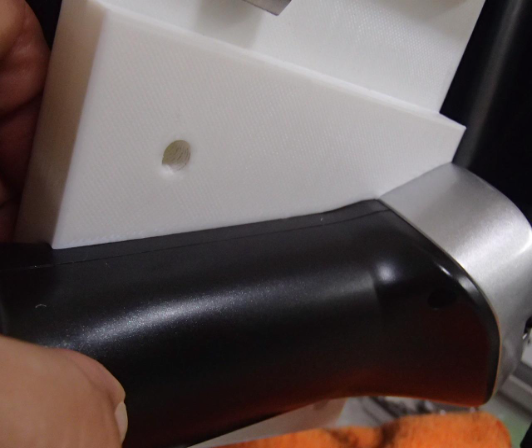

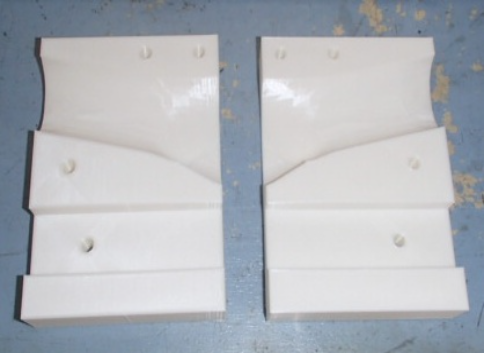

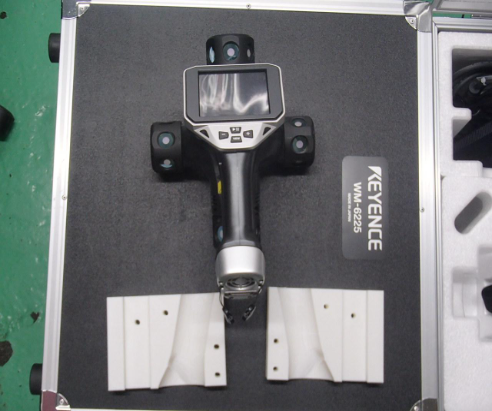

出力した部品の合わせの確認をしました
合わせはそこそこきれいに出ていますが、穴径の真円度はいまいち、製品のそりも出ましたが何とか使えそうです。

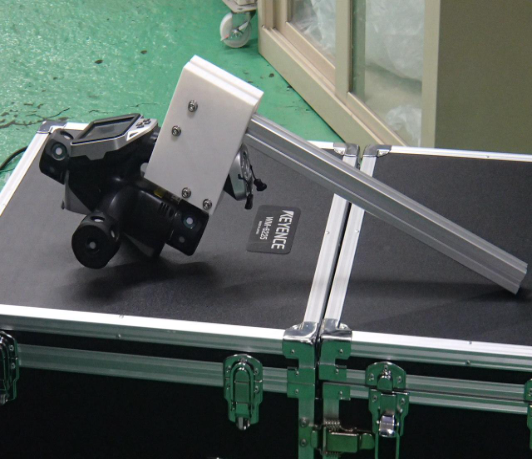

組み合わせた状況です

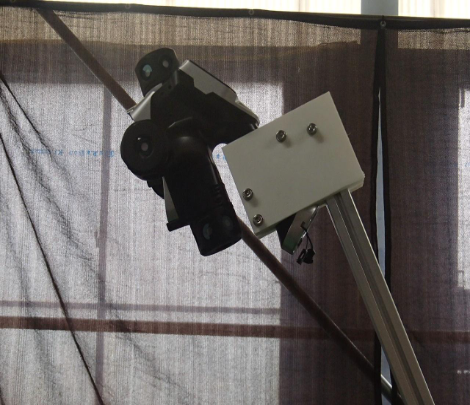

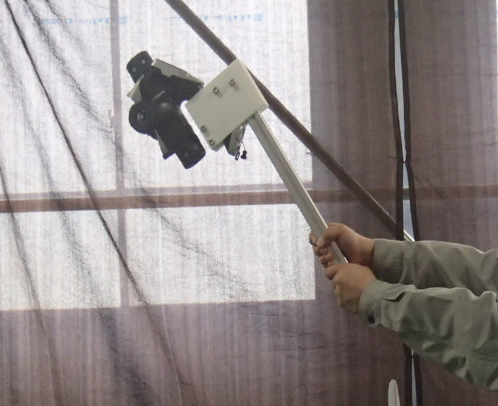

剛性も不安感がないので、まぁよしとしたいと思います。

さぁ、どんどん測定するぞ！
